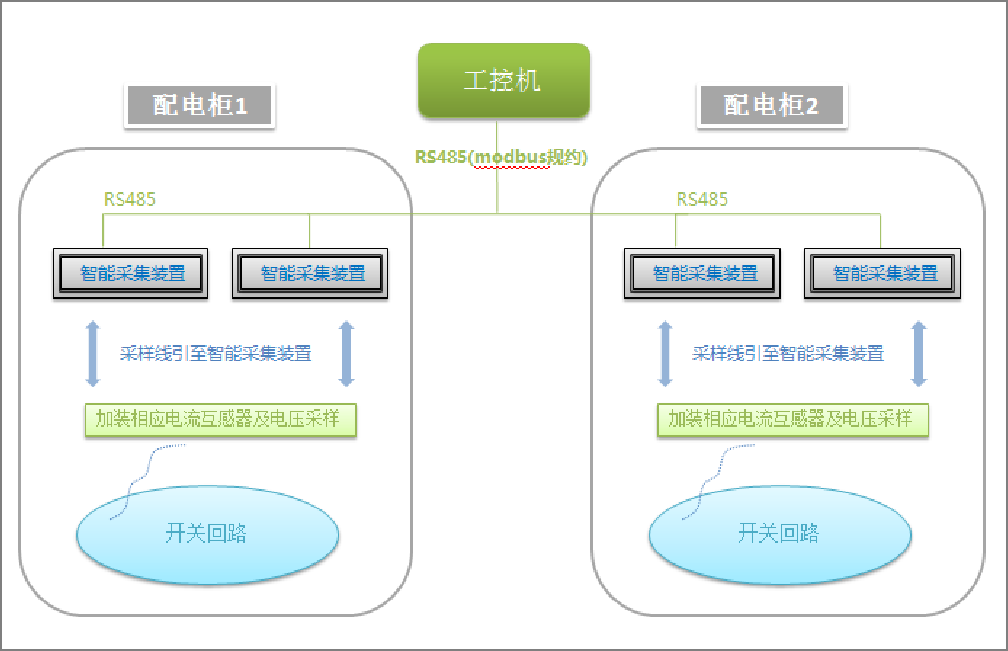

一、拓扑图：
二、改造方案介绍：
1、在需要监测的回路（进线或分支出线）加装量程合理、高精度传感器采集电流；
2、在需要监测的回路（进线或分支出线）进行改造，开关下桩采集相应的电压；
3、集中加装相应数量的智能采集装置，该装置具有全电量监测功能含分时电量，RS485通讯接口；具体参数有三相电压及线电压、三相电流、三相功率因数及总功率因数、三相有功功率及总有功功率、三相无功功率及总无功功率、三相视在功率及总视在功率、正反向有功无功电能及对应的分时电能；
4、将所有加装的智能传感器模块的回路通过手拉手方式连接通讯线，同时将通讯总线引至工控机；
5、智能采集装置提供标准modbus协议形式的RS485接口，供上位工控机使用；
6、用专属软件进行数据测试，上传调试；
三、配电柜运维：
在配电运维领域具有专业经验，可以提供专业可靠的配柜运维方案：
1、“带电检测”可以在不停电的情况下检测配电柜的“健康”状况，可以检测到配电柜在停电情况下无法发现的设备事故隐患，特别是各个配电回路的热成像检测，避免事故的发生。
2、“停电维护”可以对设备进行清洁、联接检查、操作试验，以及更深层次的电气及机械特性检测，发现隐患、积极维护，提高配电柜的供电可靠性。
四、具体操作：
在对贵司相应负荷实施电量采集及改造前，我们对贵司现场的配电柜进行“带电检测”；改造中和改造后，进行“停电维护”相关运维工作。这种作业方式减少了现场的停电时间，增加了用户的实际运营时间和经济收入，同时可以对配电柜进行深度维护，保证现场配电柜的安全可靠运行

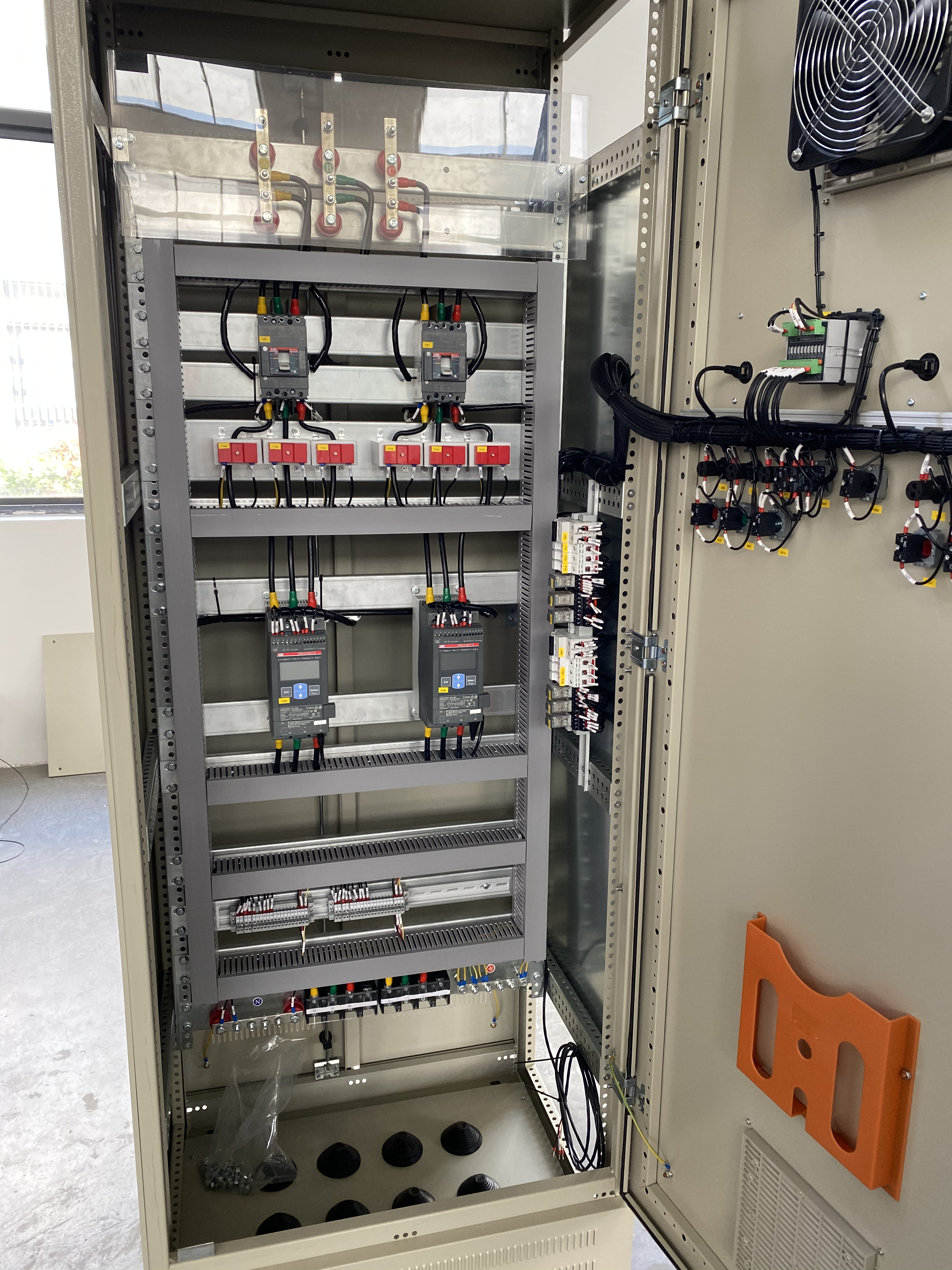

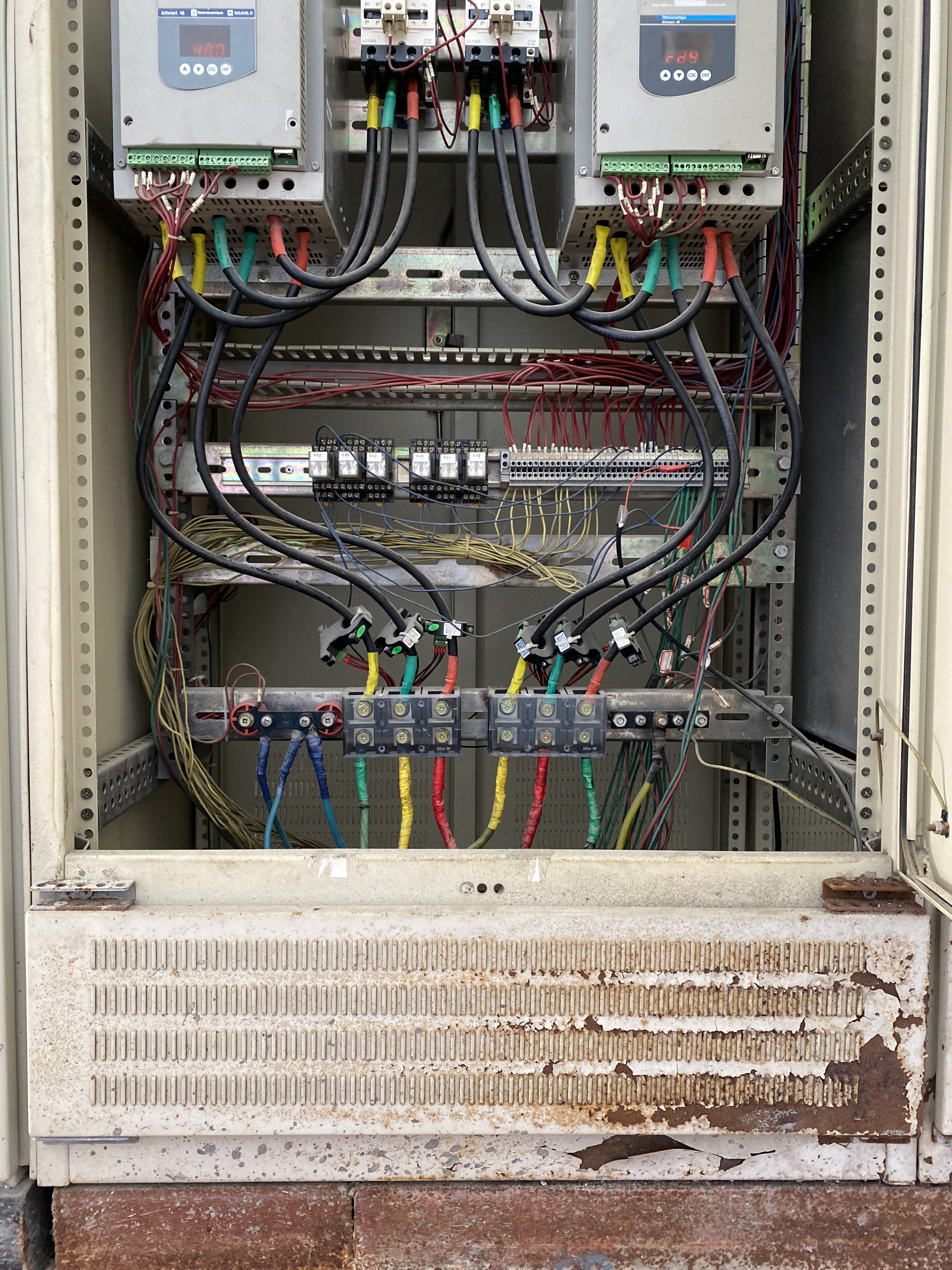

改造前： 改造后：
